心型LED燈飾 DIY自己動手做

Description

Description

作者:Hedgehog刺蝟幫



創作發想

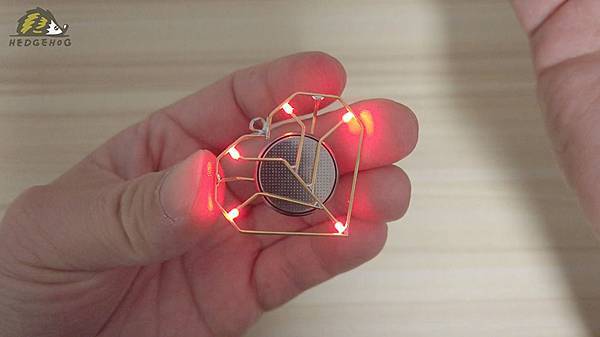

情人節, 想送女朋友一個特別的禮物嗎?

來試試如何DIY心型LED燈飾

小小的可以當耳環, 當項鍊, 當擺飾, 當小夜燈

有沒有很浪漫?~~

之前看了國外一位大神Jiří Praus的作品, 感覺很棒, 所以我們就來自己試做看看吧!

截圖 2020-03-12 上午9.43.03

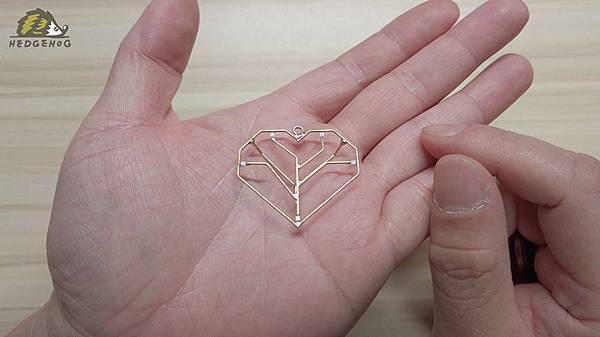

這是沒還沒裝電池的樣子

截圖 2020-03-12 上午9.56.11

黃銅絲陽光照射下金光閃閃的, 且黃銅比較不會產生繡班



使用材料

1. 銅絲

2. LED

3. 水銀電池

4. 彎折的鉗子

5. 焊接用的烙鐵

截圖 2020-03-12 上午9.57.06-2

製作步驟

1. 首先, 拿出水銀電池(可以用型號2025/2032都行),將水銀電池放在紙上描一圈

截圖 2020-03-12 上午9.43.47

截圖 2020-03-12 上午9.44.14

2. 接著再電池範圍外畫一個愛心(這裏愛心輪廓為負級)

截圖 2020-03-12 上午9.44.31

3. 然後再把LED畫上, 以及代表正極的樹枝狀線條

截圖 2020-03-12 上午9.44.43

4. 拿出準備的銅絲, 在這裡我用的是0.8mm直徑的黃銅絲

截圖 2020-03-12 上午9.44.54

5. 透過鉗子, 把銅絲彎成剛剛紙上畫的線條,再把多餘的用斜口鉗剪掉

截圖 2020-03-12 上午9.45.29

截圖 2020-03-12 上午9.45.44

6. 整形好的銅絲比對一下紙上的線條是否一致

截圖 2020-03-12 上午9.45.57

7. 為了更好固定銅絲等等要焊接, 所以在紙上黏上雙面膠帶來固定螺絲

截圖 2020-03-12 上午9.46.19

8. 雙面膠帶貼好後把另一面撕下來, 再把折好的銅絲黏在紙上

截圖 2020-03-12 上午9.46.29

9. 拿出烙鐵,這裡用的是TS100,他可以偵測烙鐵尖端的溫度來控溫,所以功率大可以輕易焊上銅絲,又不會過熱到焊融脆弱的LED

截圖 2020-03-12 上午9.46.45

10. 把銅絲上下焊接起來

截圖 2020-03-12 上午9.46.55

11.然後拿出LED,這裡用的是0805尺寸的SMD LED你也可以用1206的尺寸比較大顆,比較好焊接

截圖 2020-03-12 上午9.47.03

12.一般LED有分紅/藍/綠/黃/白這幾種顏色,在這裡選擇紅色會閃爍的版本

截圖 2020-03-12 上午9.47.19

13. 用自製的點亮夾測試看看, 他有分正負極, 焊接時記得別搞反了

截圖 2020-03-12 上午9.47.51

14. 將LED貼到紙上固定住,如果有測試夾的話可以確認一下LED方向有沒有放反

截圖 2020-03-12 上午9.48.14

截圖 2020-03-12 上午9.48.52

15. 焊接前,可以沾上一點助焊劑(或稱之為松香),這樣焊接時會更容易吃錫,但不要沾太多喔,因為太多的話會導致焊接時揮發不完全而黏黏的(如過真的焊接後黏黏的可以沾酒精的布來擦拭掉)

截圖 2020-03-12 上午9.49.03

16. 再次準備烙鐵來焊接,溫度設定建議在300度剛剛好

截圖 2020-03-12 上午9.49.25

17. 依序把LED焊到銅絲上(這時LED焊接的點是負極)

截圖 2020-03-12 上午9.49.39

截圖 2020-03-12 上午9.49.52

18. 焊接完之後, 再來處理內部的銅絲

截圖 2020-03-12 上午9.50.00

19. 把銅絲都擺好貼在紙上,沾上助焊劑

截圖 2020-03-12 上午9.50.30

截圖 2020-03-12 上午9.50.42

20. 把負極部分都焊上, 銅絲連接觸也要焊接喔,焊接完,測試看看會不會亮~

截圖 2020-03-12 上午9.50.57

截圖 2020-03-12 上午9.51.10

21. 再來要做電池艙了,把水銀電池擺上來看看位置,我們要做一個Y型的支架,依造電池的厚度來調整銅絲的斜度

截圖 2020-03-12 上午9.51.41

截圖 2020-03-12 上午9.51.49

22. 銅絲焊上前,為了好固定,用紙膠帶把銅絲固定住比較好焊接,沾上助焊劑

截圖 2020-03-12 上午9.52.18

截圖 2020-03-12 上午9.52.30

23. 焊接

截圖 2020-03-12 上午9.52.41

截圖 2020-03-12 上午9.52.53

24. 再把Y的另一邊折好並焊接

截圖 2020-03-12 上午9.53.06

截圖 2020-03-12 上午9.53.15

截圖 2020-03-12 上午9.53.26

截圖 2020-03-12 上午9.53.49

25. 從雙面膠帶取下來,裝上電池看看

截圖 2020-03-12 上午9.54.10

截圖 2020-03-12 上午9.54.34

26. 我們來加個環,讓愛心就可以當耳環或項鍊了

截圖 2020-03-12 上午9.55.07

截圖 2020-03-12 上午9.55.34

成果影片

(本文轉載自Hedgehog刺蝟幫原文連結;MakerPRO編輯部代發)
